Техническая информация

Амортизаторы Koni отличаются своей надежностью и комфортом работы от производителей других брендов. Компания Koni B.V. никогда не стремилась производить амортизаторы на массовый рынок потребления. Одно из главных - не допустить ошибок при установке амортизаторов. В большинстве случаев амортизаторы Koni (с учетом российских условий эксплуатации, в регионах с плохими дорогами) желательно оставить в заводском режиме жесткости (в таком случае амортизаторы прослужат Вам не менее 100 тыс. км).

Регулировка жесткости амортизаторов KONI серии 26-XXX

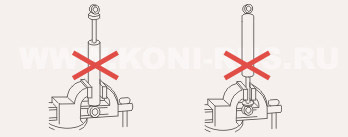

1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается только захват его за крепление.


2. Снимите пластиковый пыльник, отсоединив его от держателя. Аккуратно приподнимите крышку от корпуса амортизатора (в некоторых случаях она может быть не предусмотрена).

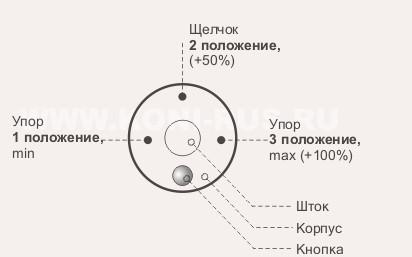

3. Амортизатор имеет 3 положения регулировки (считая начальное минимальное положение заводской поставки): 2 крайних положения (упора), 1 промежуточное (щелчек).

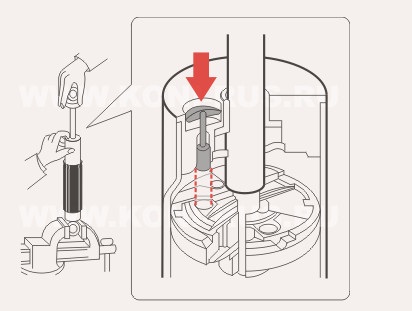

4. Нажмите на кнопку полностью и удерживайте её все время во время регулировки.


5. При нажатой кнопке, поворачивайте шток амортизатора относительно корпуса по часовой стрелке для увеличения жесткости и против часовой стрелки для уменьшения. Не прикладывайте больших усилий, что бы избежать повреждения амортизатора.


6. После регулировки убедитесь, что кнопка регулировки вышла полностью.

7. Защелкните крышку на корпусе амортизатора (в некоторых случаях она может быть не предусмотрена). Закрепите пыльник на держателе.



Регулировка жесткости амортизаторов KONI серии 30-XXX

1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается только захват его за крепление.


2. Снимите пластиковый пыльник, отсоединив его от держателя. Аккуратно приподнимите крышку от корпуса амортизатора (в некоторых случаях она может быть не предусмотрена).

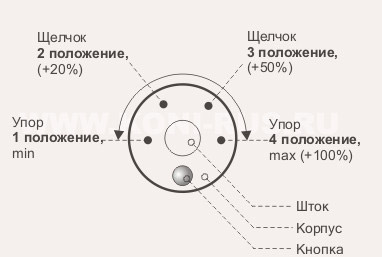

3. Амортизатор имеет 4 положения регулировки (считая начальное минимальное положение заводской поставки):2 крайних положения (упора), 2 промежуточных (щелчка).


4. Нажмите на кнопку полностью и удерживайте её все время во время регулировки.


5. При нажатой кнопке, поворачивайте шток амортизатора относительно корпуса по часовой стрелке для увеличения жесткости и против часовой стрелки для уменьшения. Не прикладывайте больших усилий, что бы избежать повреждения амортизатора.


6. После регулировки убедитесь, что кнопка регулировки вышла полностью.

7. Защелкните крышку на корпусе амортизатора (в некоторых случаях она может быть не предусмотрена). Закрепите пыльник на держателе.


Процедура регулировки амортизаторов KONI 26, 28, 30 серии:



Регулировка жесткости амортизаторов KONI серии 80-XXX, 8040-XXX, 82-XXX, 8240-XXX, 84-XXX, 86-XXX, 8640-XXX, 87-XXX, 8740-XXX, 90-XXX

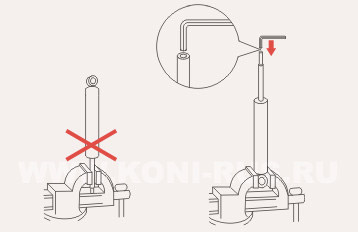

1. Зафиксируйте амортизатор. При фиксации амортизатора в тисках допускается его захват только за крепление. Амортизаторы, имеющие металлический пыльник, регулируются поворотом пыльника. Амортизаторы, не имеющие металлического пыльника, регулируются шестигранным ключом, установленным в торец штока.

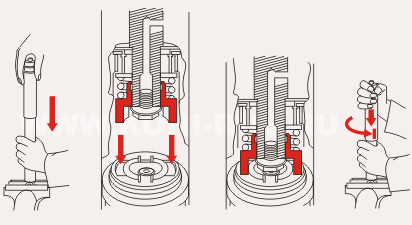

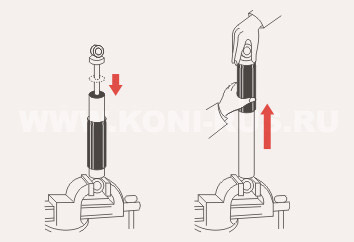

2. Полностью сожмите амортизатор. Удерживая амортизатор сжатым, медленно поворачивайте пыльник или шток против часовой стрелки, пока не почувствуете, что регулировочная вилка вошла в зацепление с донным клапаном. В этом случае, при дальнейшем вращении против часовой стрелки почувствуется упор. От этого минимального положения жесткости (заводская поставка) даются рекомендации по увеличению жесткости.


3. Для регулировки, удерживая амортизатор полностью сжатым, поворачивайте шток или пыльник по часовой стрелке для увеличения жесткости, и против часовой стрелки для уменьшения.

Обратите внимание на то, что во время регулировки амортизатор должен оставаться полностью сжатым (амортизаторы с газовым подпором стремятся раскрыться, поэтому необходимо контролировать полное сжатие во время регулировки).


Если при вращении штока вы почувствовали упор, не прикладывайте усилие больше, чем необходимо, поскольку амортизатор находится в крайнем жестком или мягком положении. Не оставляйте регулировку в упоре. При необходимости использования крайнего положения, поверните на 1/8 оборота в противоположном от упора направлении.

Для обеспечения правильной работы подвески, поворачивайте на одинаковый угол амортизаторы, устанавливаемые на одну ось.

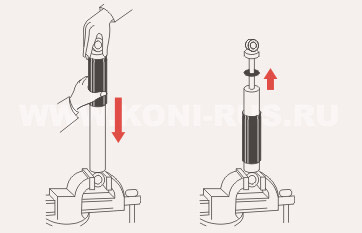

4. Держа амортизатор вертикально, выдвинете шток не менее чем на один сантиметр чтобы регулировочная вилка вышла из зацепления. Теперь шток или пыльник можно вращать свободно, регулировка не изменится.



Регулировка жесткости амортизаторов KONI серии 8010-XXX, 8041-XXX, 8210-XXX, 8241-XXX, 8610-XXX, 8710-XXX, 8741-XXX

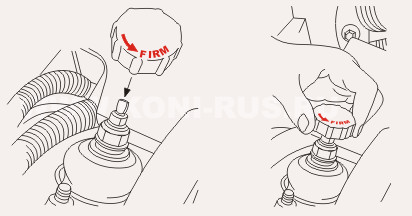

1. Возьмите регулировочный барашек, поставляемый в комплекте, и установите его на регулировочный хвостовик, выступающий из штока амортизатора в месте его крепления к кузову или верхней опоре.

2. Для регулировки, поворачивайте барашек по стрелке, нарисованной на нем (против часовой), для увеличения жесткости, и против стрелки для уменьшения. Если вы почувствовали упор, не прикладывайте усилие больше, чем необходимо, поскольку амортизатор находится в крайнем положении. Не оставляйте регулировку в крайнем положении. При необходимости использования крайнего положения, поверните барашек на 1/8 оборота в противоположном от упора направлении. Для обеспечения правильной работы подвески, поворачивайте на одинаковый угол амортизаторы, устанавливаемые на одну ось.


3. Снимите барашек после регулировки.
